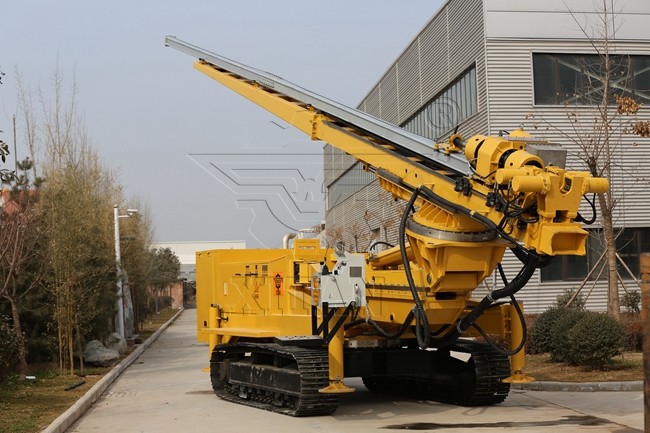

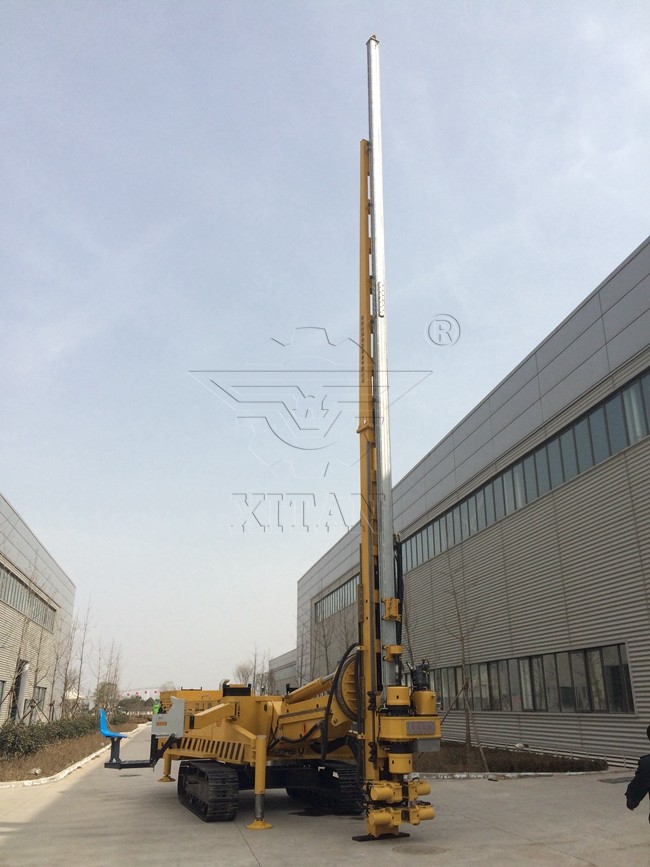

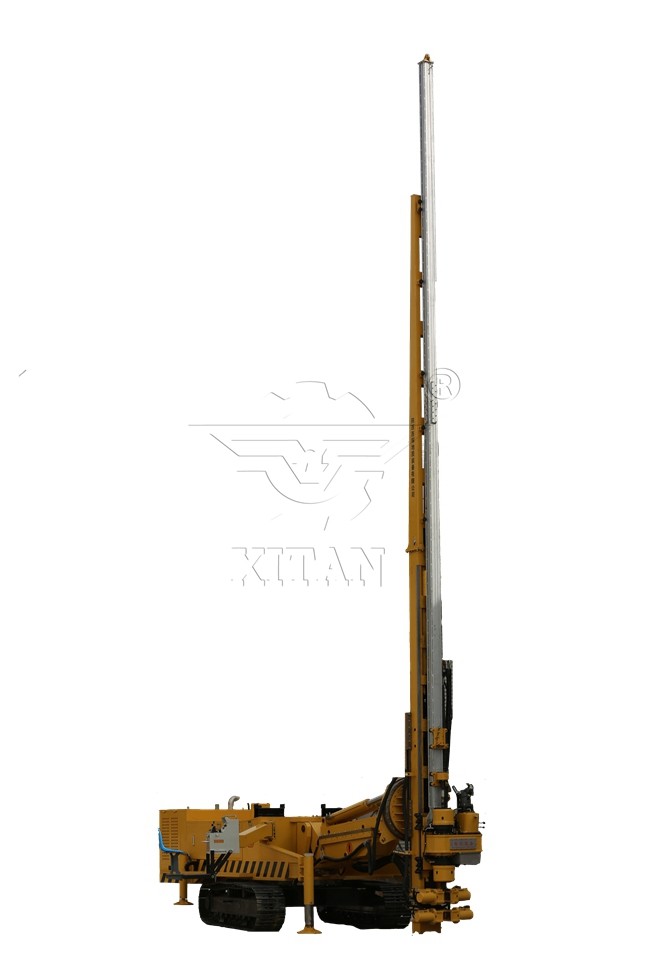

Aparejo de taladro de alta presión Lleno-hidráulico de la construcción de la correa eslabonada XL-3
Descripción:
El aparejo de taladro de alta presión Lleno-hidráulico de la construcción de la correa eslabonada XL-3 es conveniente para diversos requisitos tales como jet de alta presión que mampostea, jet que mampostea el cable del ancla, apoyo del perno de la roca, de tubo único, doble-tubo, y triple-tubo que rocía (el oscilación que rociaba, fijó la elevación de rociadura, intermitente), rociando la cuerda del ancla. Y también se aplica a la perforación rotatoria del carburo cementado, perforación del tornillo, perforación neumática del martillo del abajo--agujero, perforación neumática del martillo (DTH) con la herramienta que encajona simultánea (después de tubo), dirigiendo la exploración, y otras técnicas de perforación.
Datos técnicos:
Modo | XL-3 | ||||
Motor diesel | marca: Cummins | modelo no: 4BTA3.9-C125 | |||
energía eléctrica: 93kw | velocidad: 2200 r/mp | ||||
Peso | 26t | ||||
Tamaño | Trabajo (milímetros) | 9000×2800×19000 | |||
Transmisión (milímetros) | 8600×2800×3200 | ||||
Velocidad | 1km/h | ||||
Capacidad que sube | 15° | ||||
Cabeza del poder | |||||
Movimiento | los 4m | ||||
Diámetro | Ф94mm | ||||
Fuerza de alimentación | 35kN | ||||
Elevación rápida | 0~8/0~11.8 m/min | ||||
Elevación/velocidad de presurización de la cabeza del poder | ajuste exacto de la velocidad del jet rotatorio: 0.06~0.8/1.6 m/min | ||||
Control del engranaje | Gire la velocidad | Esfuerzo de torsión máximo | |||
1 | 0~32r/min | 13215Nm | |||
2 | 0~132r/min | 3199Nm | |||
3 | 0~252r/min | 1681Nm | |||
4 | 0~500r/min | 946Nm | |||
Fuerza sustentadora clasificada | 120kN | ||||
Presión añadida | 60kN | ||||
Columna | |||||
Estiramiento | los 800m | ||||
Distancia telescópica de la torre del taladro | 1500m m | ||||
Perforación Rig Height | el 14m | ||||
Altura del palo | el 12m | ||||
Rob Length | el 16m | ||||
Amplitud principal del oscilación de la máquina del oscilación | -18°~18° | ||||
Rig Swing Amplitude | -90°~90° | ||||
Gama de la rotación de Rig Frame | 360° (impulsión hidráulica) | ||||
Tirada hidráulica | la abrazadera de la primavera, hidráulica se abre |
