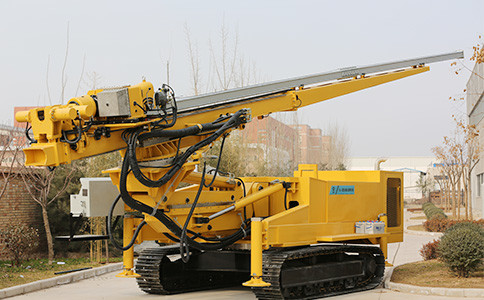

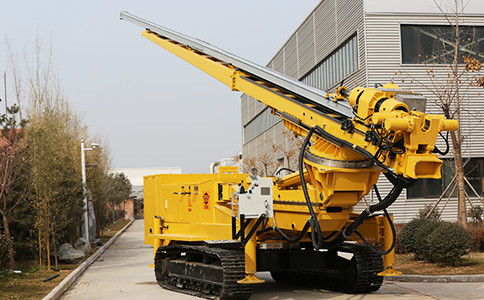

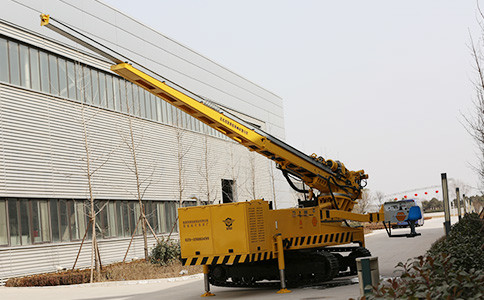

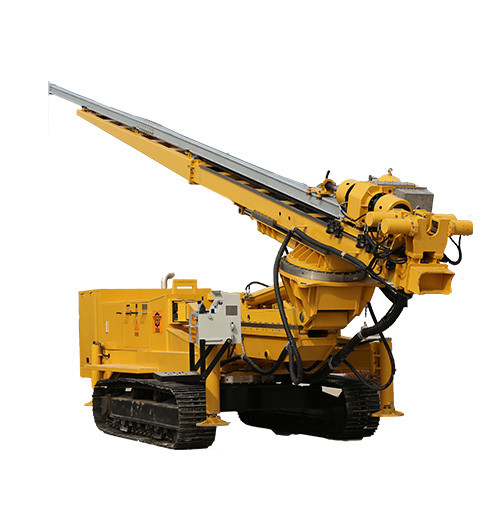

Plataforma de perforación multifuncional de la ingeniería XL-3
Descripción:
La plataforma de perforación multifuncional de la ingeniería XL-3 es conveniente para diversos requisitos tales como jet de alta presión que mampostea, jet que mampostea el cable del ancla, el apoyo del perno de la roca, de tubo único, el doble-tubo, y el triple-tubo que rocía (elevación de rociadura, intermitente de rociadura, fija del oscilación), y rociando la cuerda del ancla. Y también se aplica a la perforación rotatoria del carburo cementado, perforación del tornillo, perforación neumática del martillo del abajo--agujero, perforación neumática del martillo (DTH) con la herramienta que encajona simultánea (después de tubo), dirigiendo la exploración, y otras técnicas de perforación.
Datos técnicos:
Modo | XL-3 | ||||
Motor diesel | marca: Cummins | modelo no: 4BTA3.9-C125 | |||
energía eléctrica: 93kw | velocidad: 2200 r/mp | ||||
Peso | 26t | ||||
Tamaño | Trabajo (milímetros) | 9000×2800×19000 | |||
Transmisión (milímetros) | 8600×2800×3200 | ||||
Velocidad | 1km/h | ||||
Capacidad que sube | 15° | ||||
Cabeza del poder | |||||
Movimiento | los 4m | ||||
Diámetro | Ф94mm | ||||
Fuerza de alimentación | 35kN | ||||
Elevación rápida | 0~8/0~11.8 m/min | ||||
Elevación/velocidad de presurización de la cabeza del poder | ajuste exacto de la velocidad del jet rotatorio: 0.06~0.8/1.6 m/min | ||||
Control del engranaje | Gire la velocidad | Esfuerzo de torsión máximo | |||
1 | 0~32r/min | 13215Nm | |||
2 | 0~132r/min | 3199Nm | |||
3 | 0~252r/min | 1681Nm | |||
4 | 0~500r/min | 946Nm | |||
Fuerza sustentadora clasificada | 120kN | ||||
Presión añadida | 60kN | ||||
Columna | |||||
Estiramiento | los 800m | ||||
Distancia telescópica de la torre del taladro | 1500m m | ||||
Perforación Rig Height | el 14m | ||||
Altura del palo | el 12m | ||||
Rob Length | el 16m | ||||
Amplitud principal del oscilación de la máquina del oscilación | -18°~18° | ||||
Rig Swing Amplitude | -90°~90° | ||||
Gama de la rotación de Rig Frame | 360° (impulsión hidráulica) | ||||
Tirada hidráulica | la abrazadera de la primavera, hidráulica se abre |
