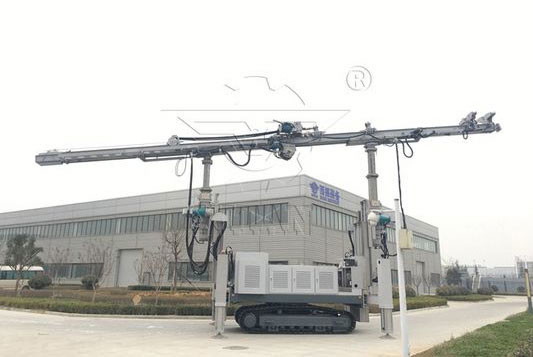

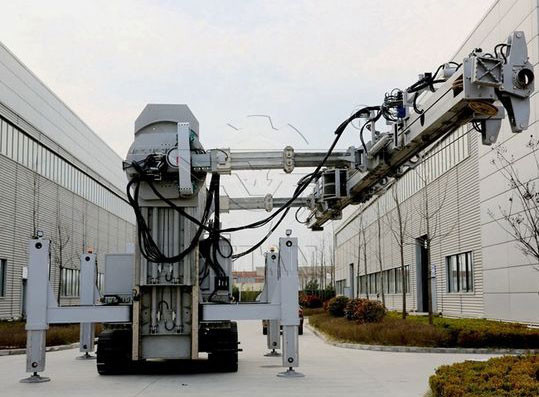

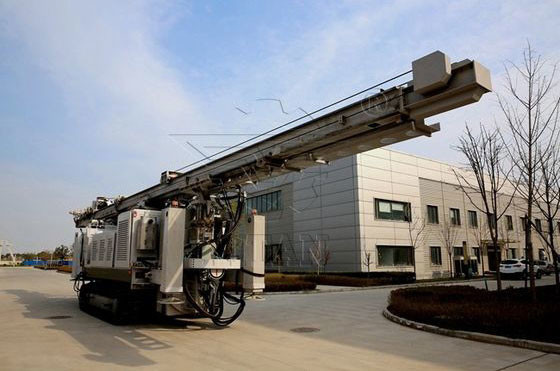

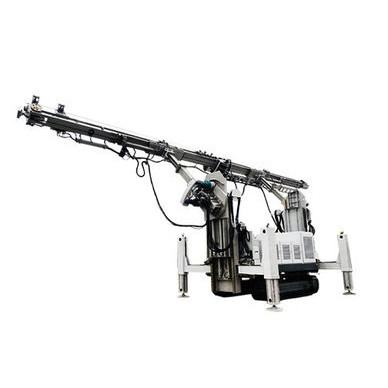

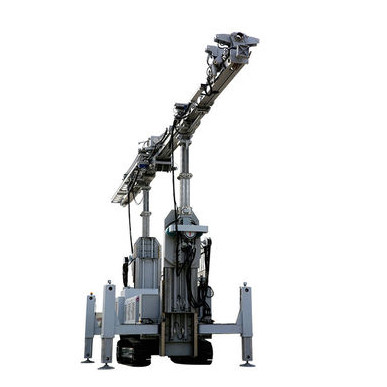

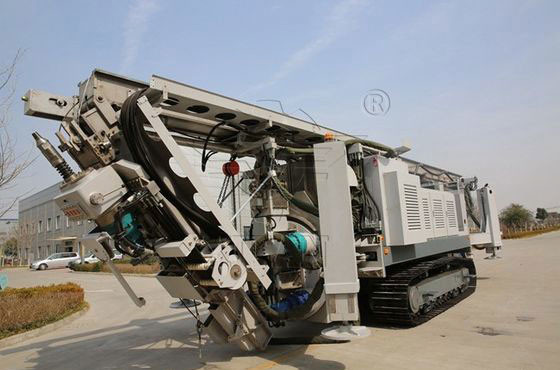

Plataforma de perforación rotatoria horizontal del jet del túnel XPS-15
Característica del túnel Jet Drilling Rig rotatoria horizontal:
1. Sistema eléctrico: El sistema de generador diesel de 183KW DEUTZ y el motor eléctrico 110KW, el motor se pueden conducir por la fuente de alimentación 380V y el sistema de generador respectivamente;
2. Sistema que camina: pista de acero, anchura de pista 2800, anchura de cadena 600, velocidad del tablero de funcionamiento 1-1.4 kilómetros por hora. El caminar es conducido por un motor hidráulico a la construcción de tierra compleja;
3. Sistema hydráulico: Adoptando componentes hydráulicos de REXROTH, brevini, EATON, y otras marcas mundialmente famosas, adoptando el sistema de control carga-sensible, el control proporcional electrohidráulico, y otras tecnologías avanzadas, haciendo la operación simple, eficiente, y confiable;
4. Sistema de control eléctrico: El PLC centralizó control, con la alarma de la falta y otras funciones, seguro y confiable;
5. Sistema operativo: equipado de un operador teledirigido inalámbrico, que puede realizar teledirigido a distancia, la consola de funcionamiento principal se equipa de un monitor, que puede exhibir parámetros tales como profundidad, ángulo del palo, velocidad de rotación, velocidad de la alimentación y de la fricción, presión de sistema, etc de perforación;
6. Componentes estructurales: mecanismo rotatorio del marco, mecanismo doble de la ayuda del brazo, integración del palo, estructura compacta; el mecanismo de la ayuda del doble-brazo es elevación de dos etapas, y la ayuda es estable evitar derivar en la operación del agujero profundo. La primera fase tiene un mecanismo rotatorio, que puede realizar ±120°rotation, y puede realizar la operación porosa en el mismo avión de trabajo, que mejora la eficacia del trabajo. El palo se compone de tres secciones, y ambos extremos se pueden doblar para facilitar el transporte; gama de cuatro velocidades, de velocidad de la cabeza del poder, y esfuerzo de torsión grande. (Cabeza hidráulica opcional del impacto);
7. El movimiento de la cabeza del poder es el 14m, y la longitud del tubo de taladro es el 15m, que se puede perforar una vez y echó en chorro en pilas. Utilice un alzamiento para alimentar y backhauling; el cepo añade un tubo de taladro y un botón de lanzamiento para reducir intensidad de trabajo. La parte frontal del cepo posterior se equipa de un cilindro de la vuelta del tractor. El movimiento del cilindro de la vuelta del tractor es 600 milímetros y la fuerza de fricción es 15,7 toneladas. Cuándo pegado taladro, usted puede cooperar con la fricción fuerte trasera del alzamiento;
8. Equipado del tipo plegable carro del brazo del trabajo, conveniente para la operación servida del agujero;
9. Con un centralizador, el oscilación del tubo de taladro se reduce durante la perforación, que hace la perforación lisa y confiable;
10. Herramientas de perforación rotatorias del jet: 76 jets rotatorios del solo tubo, 89 accesorios rotatorios del tubo de taladro del jet del tubo doble;
11. Equipado de diversas herramientas de perforación, puede realizar el ancla, el martillo, la perforación de roca, y otras operaciones;
12. Equipado de tarifa dinámica grande y de la fundación grande de la serie del flujo XTB que fortalecen la bomba y el mezclador automático;
Uso XPS-15 del túnel Jet Drilling Rig rotatoria horizontal:
XPS-15 el túnel Jet Drilling Rig rotatoria horizontal es un equipo especial para la pre-ayuda del sobre-avance en la construcción del túnel al encontrar los substratos débiles tales como arena de la acumulación del viento, con el método rotatorio de la construcción del jet, la formación de una cortina rotatoria cerrada de la pila antes de la excavación del túnel, el agua, y la fijación de la arena. La plataforma de perforación se puede también equipar de diversas herramientas de perforación para la gestión de desastres de la cuesta, la barra del ancla, y otras operaciones.
Piezas opcionales:
1. XPS-15 el túnel Jet Drilling Rig rotatoria horizontal es conveniente para el ancla, el agujero sumergido, la perforación de roca, y otros métodos del trabajo.
2. XPS-15 el túnel Jet Drilling Rig rotatoria horizontal se puede utilizar con poder más elevado y la alta fundación de la serie del flujo XTB que fortalece la bomba y el mezclador automático.
3. XPS-15 el túnel Jet Drilling Rig rotatoria horizontal se puede inconsútil conectar con las herramientas de perforación nacionales y extranjeras a través de juntas del reductor.
Datos técnicos:
Modo | XPS-15 | |||
Velocidad de rotación de la cabeza del poder (r/min 0) |
Primera marcha | Segundo engranaje | Tercer engranaje | Cuarto engranaje |
0~30 | 30~65 | 65~138 | 138~269 | |
Ángulo de echada del palo (°) | 15 | |||
Ángulo del oscilación del palo (°) | -5~5 | |||
Ángulo de la rotación del brazo superior (°) | -120~120 | |||
Movimiento (m) | 14 | |||
Esfuerzo de torsión (nanómetro) | 17000 máximos (cabeza rotatoria del poder) | |||
Fuerza de Max. Winch Feed (KN) | 75 | |||
Fuerza de fricción de Max. Winch (KN) | 75 | |||
Altura de funcionamiento (m) | 8,8 máximos | |||
Radio de la rotación (m) | 4.7/Min máximo 2,7 | |||
Motor | Motores eléctricos 110KW (equipados del sistema de generador diesel de 183Kw DEUTZ) | |||
Tamaño (milímetros) | 13500×2800×3430 | |||
Peso (t) | 50 |
Perfil de compañía:
El equipo geológico Co., Ltd de Shannxi Xitan fue establecido en 1958 como fabricante especializado de la plataforma de perforación por más de 60 años. El jet de alta presión que mampostea aparejos, las plataformas de perforación que dirigen multifuncionales, las plataformas de perforación del ancla, y los aparejos de taladro ambientales son los nuestros productos ofrecidos con tecnología avanzada, y el otro equipo de mampostería tal como mampostería de las bombas, y las estaciones de mezcla de la lechada auto son consumo de energía baja, protección del medio ambiente, y rentable. Somos Jet Grouting Engineering Technology Center de alta presión y una empresa nacional de Alto-TEC en Ciudad-Xi'an antiguo. El área de la fábrica es 23.000 m2. que300millones decapacidades de produccióndelyuanporañopuedenser alcanzadas. 150millones deyuanse han invertidoenlacadenadeproducciónedificioeinnovacióntecnológica.
Demostración de la fábrica:
RFQ:
1. ¿Es usted el fabricante?
American National Standard: Sí, somos una fábrica con más de 60 años de experiencia de fabricación.
2. ¿Cuáles son sus términos del pago?
American National Standard: depósito del 50% pagado por adelantado por T/T, y el 50% antes de entrega. Le mostraremos las fotos de los productos y de los paquetes antes de que usted pague el equilibrio.
3. ¿Cómo sobre su plazo de expedición?
American National Standard: La plataforma de perforación común tiene en existencia, podría entrega en una semana después de que conseguir su pago completo.
Modifique la plataforma de perforación para requisitos particulares tardará 15-45 días después de recibir su anticipo. La entrega específica depende de los artículos y de la cantidad de su orden.
4. ¿Cuál es la garantía de nuestra máquina?
American National Standard: Nuestra máquina principal disfruta de la garantía de un año. Pero piezas irrazonables de la operación y el llevar excluir.
5. ¿Usted prueba todas sus mercancías antes de entrega?
American National Standard: Sí, tenemos prueba del 100% antes de entrega. Y ataremos nuestro informe de inspección para cada máquina.
6. ¿Usted tiene después-servicio?
American National Standard: Sí, tenemos un equipo especial del servicio post-venta que le suministre la dirección profesional. Y proporcionamos los vídeos para la instalación y la operación de la máquina.
Si usted necesita, podemos enviar a nuestros ingenieros a sus obras y proporcionar el entrenamiento para su personal.
