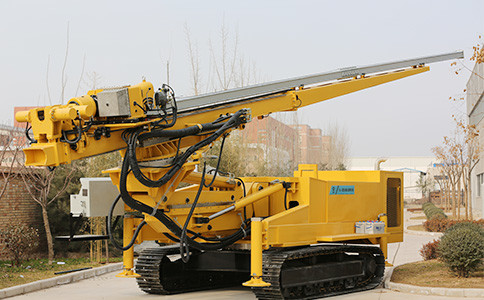

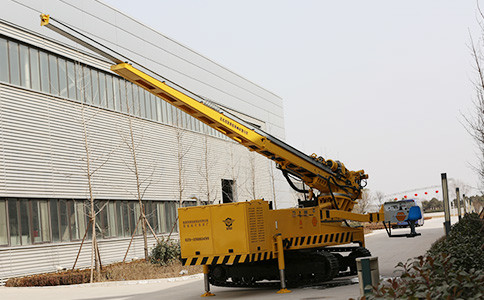

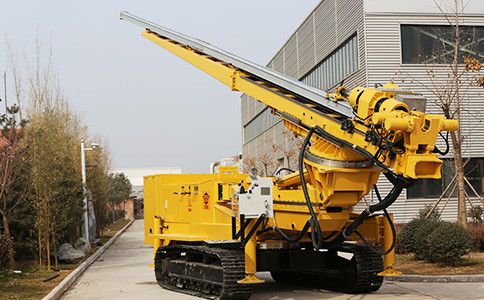

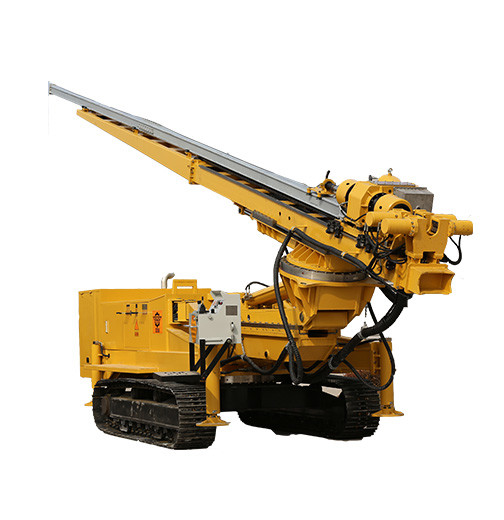

Aparejo de taladro direccional multi del ancla del diámetro los 75m de los ferrocarriles 94m m
Descripción:
El aparejo de taladro direccional multi del ancla del diámetro los 75m de los ferrocarriles 94m m es conveniente para diversos requisitos tales como jet de alta presión que mampostea, jet que mampostea el cable del ancla, apoyo del perno de la roca, de tubo único, doble-tubo, y triple-tubo que rocía (el oscilación que rociaba, fijó la elevación de rociadura, intermitente), rociando la cuerda del ancla. Y también se aplica a la perforación rotatoria del carburo cementado, perforación del tornillo, perforación neumática del martillo del abajo--agujero, perforación neumática del martillo (DTH) con la herramienta que encajona simultánea (después de tubo), dirigiendo la exploración, y otras técnicas de perforación.
Uso:
Aplicable a diversa construcción los ferrocarriles, las carreteras, los puentes, las fundaciones de la presa, y el diverso tratamiento de la fundación y el refuerzo constructivos industriales y civiles del jet que mampostean la construcción; Ingeniería de Anchorage de la ayuda del hoyo de la fundación; Haciendo juego con el compresor de aire y martillo neumático de DTH, puede ser utilizada para la perforación del tubo, rociadura rotatoria general (rociadura de rociadura, fijada del oscilación) dirigiendo la construcción, pero también para la perforación baja del agujero y la perforación de la encuesta sobre la ingeniería y la otra construcción que dirige.
Datos técnicos:
Modo | GL6000S | |||
Motor | Motor 55kW | 56kW diesel | ||
Peso | 7.9t | |||
Tamaño | 5600mm×2000mm×2930m m | |||
Velocidad | Alto 5,06 kilómetros por hora | 2.6km/h bajo | ||
Capacidad que sube | 20° | |||
Pila del diámetro | ||||
Max Diameter | Los 2.2m máximos | |||
Max Depth | los 200m | |||
Cabeza del poder | ||||
Movimiento de alimentación | 3M | |||
Fuerza de alimentación | 58kN | |||
Velocidad de rotación | 8~50.6r/min bajo | |||
Alto 16~101r/min | ||||
Poder de elevación | 110kN | |||
Esfuerzo de torsión | los 3000N.m~6000N.m | |||
Perforación | ||||
Profundidad | los 50~200m | |||
Diámetro | 110~400m m | |||
Tubo de taladro (longitud del diámetro x) | 60~89×2500m m | |||
Altura horizontal del agujero | Altos 3450m m | Punto bajo 338m m | ||
Columna | ||||
Deslizar el movimiento | 1200m m | |||
Ángulo de echada | 120° | |||
Ángulo del oscilación | 0°~90° | |||
Ángulo de cabeceo del brazo del taladro | Ángulo de elevación 35° |
Ángulo de echada 16° |
||
Sistema hydráulico | ||||
Flujo clasificado | Bomba principal | 100L/min | ||
Sub-bomba | 30L/min 15L/min | |||
Presión clasificada | Bomba principal | 21MPa | ||
Sub-bomba | 18MPa |
Perforación Rig Advantage:
1. El mecanismo que vira de bordo multidireccional, la plataforma de perforación puede realizar la perforación de la multi-fila y del multi-ángulo en una posición, con la adaptabilidad fuerte;
2. El esfuerzo de torsión grande de la rotación y el recorrido largo pueden mejorar con eficacia eficacia de perforación;
3. Es conveniente y rápido moverse que la plataforma de perforación tiene una función uno mismo-que viaja, con un dispositivo de la matanza 360°.
4. Acorte la época de la perforación hacia arriba y hacia abajo y reduzca la intensidad de trabajo, los agujeros se equipan de las abrazaderas y de los dispositivos hidráulicos del grillo,
5. Las manijas razonablemente se arreglan con control flexible y conveniente, y se equipan de un sistema de control de exhibición del parámetro dinámico (tecnología patentada), que puede controlar diversos parámetros tales como la velocidad del motor, temperatura de aceite, temperatura del agua, presión del sistema hydráulico, presión de la bomba de fango, profundidad de perforación, presión inferior del agujero a tiempo, fácil controlar la perforación.
6. Ahorrando la época de cambiar el tubo de taladro y de mejorar la eficacia de perforación, la altura de 12 m del palo puede manejar el robo de la situación del 16m, y el centralizador del robo del taladro se añade para facilitar la elevación de la herramienta del taladro.
7. El cambio de la velocidad de la cabeza del poder adopta la combinación de motor y de caja de cambios hidráulicos variables, la gama de velocidad es ancha y razonable, y la plataforma de perforación tiene aplicabilidad fuerte al estrato y a los diversos procesos de perforación.
8. La parte superior y bajar tiradas hidráulicas para adoptar las primaveras de la mariposa, que están afianzando con abrazadera firmemente, aumentando el movimiento después de aflojar, y tiene la función de la remuneración automática del desgaste del resbalón, que mejora con eficacia la vida de la primavera y de los resbalones;
9. Los componentes principales del sistema hydráulico de la plataforma de perforación son marcas bien conocidas importadas, y los componentes generales se seleccionan de marcas bien conocidas nacionales. El sistema es estable y seguro para la vida de servicio larga;
10. Adoptando la reacción de actuación directa de la carga que ajusta el sistema hydráulico variable, cambios del poder automáticamente con llevar la carga, eficacia alta, consumo de energía baja;
11. Las manijas se arreglan para el control flexible y conveniente y se equipan de los instrumentos digitales, que muestran la velocidad del motor, la temperatura de aceite, la temperatura del agua, la presión del sistema hydráulico, y los diversos parámetros a tiempo. Facilita el control de la perforación.
