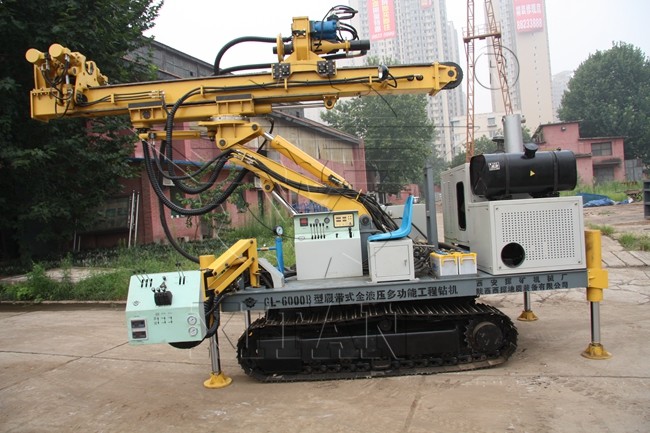

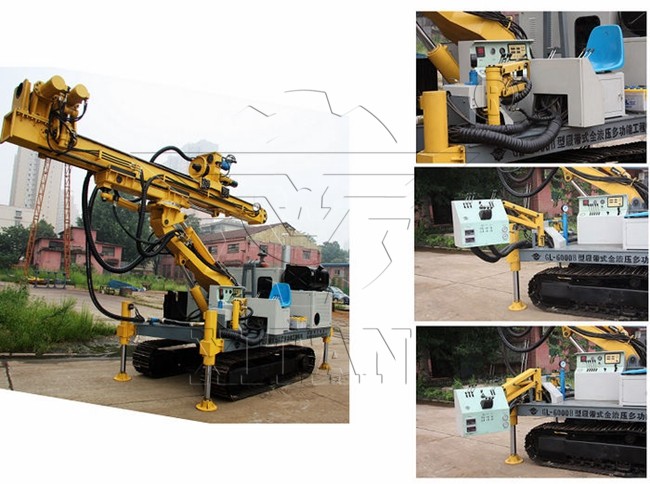

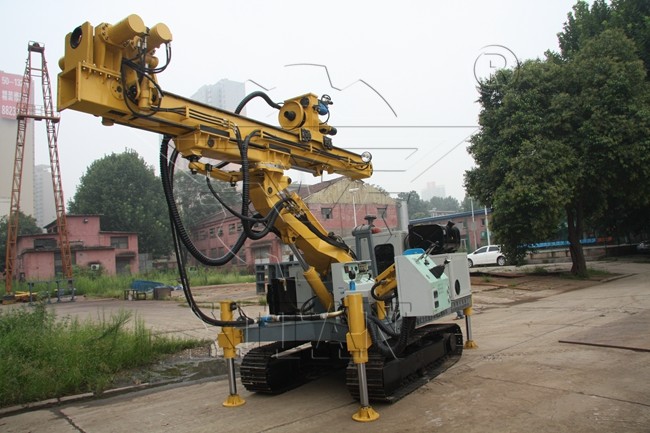

Plataforma de perforación hidráulica de la construcción de GL-6000S DTH 110r/Min 55kW
Característica:
Potente
cabeza de la Top-impulsión conducida por la regulación hidráulica, stepless de la velocidad, la eficacia alta, y la intensidad de trabajo baja.
Sistema hydráulico variable con la reacción de la carga, consumoment de la energía baja.
Saciable para el jet que mampostea técnica.
la cabeza de la Top-impulsión tiene una amplia gama de velocidades rotatorias y resuelve las capas diversas, s, y tecnología de perforación.
Con el chasis de la pista, fácil y rápido moverse.
Con la ayuda rotatoria.
Un movimiento más largo de la cabeza de la top-impulsión reduce tiempo de la operación auxiliar.
Estructura compacta, operación centralizada, fácil y seguro.
Con la unidad de visualización.
Método de perforación:
1. Perforación de los pedazos del carburo.
2. Perforación de la rotación.
3. Perforación del taladro.
4. Perforación con un martillo neumático de DTH.
5. Martillo neumático de DTH y seguimiento de la perforación que encajona.
6. Las funciones Extensional son jet rotatorio que mampostea, jet del eslabón giratorio que mampostea, o jet fijo que mampostea la perforación.
Uso de la construcción:
1. Los túneles instalan tubos la ayuda vertida.
2. Anclaje de la roca y del suelo.
3. Agujeros de voladura.
4. Refuerzo del terraplén y de la presa.
5. Agujeros de perforación para la energía geotérmica.
6. Pozos hidrológicos.
7. Construcción de la pila de la fundación.
8. tratamiento geológico del desastre y otros campos que dirigen.
Poder opcional:
1. Poder diesel
2. Motor eléctrico
3. Poder dual eléctrico diesel
Datos técnicos:
| Modo | GL6000S | |||
| Motor | Motor 55kW | 56kW diesel | ||
| Peso | 7.9t | |||
| Tamaño | 5600mm×2000mm×2930m m | |||
| Velocidad | Alto 5,06 kilómetros por hora | 2.6km/h bajo | ||
| Capacidad que sube | 20° | |||
| Pila del diámetro | ||||
| Max Diameter | Los 2.2m máximos | |||
| Max Depth | los 200m | |||
| Cabeza del poder | ||||
| Movimiento de alimentación | 3M | |||
| Fuerza de alimentación | 58kN | |||
| Velocidad de rotación | 8~50.6r/min bajo | |||
| Alto 16~101r/min | ||||
| Poder de elevación | 110kN | |||
| Esfuerzo de torsión | los 3000N.m~6000N.m | |||
| Perforación | ||||
| Profundidad | los 50~200m | |||
| Diámetro | 110~400m m | |||
| Tubo de taladro (longitud del diámetro x) | 60~89×2500m m | |||
| Altura horizontal del agujero | Altos 3450m m | Punto bajo 338m m | ||
| Columna | ||||
| Deslizar el movimiento | 1200m m | |||
| Ángulo de echada | 120° | |||
| Ángulo del oscilación | 0°~90° | |||
| Ángulo de cabeceo del brazo del taladro | Ángulo de elevación 35° |
Ángulo de echada 16° |
||
| Sistema hydráulico | ||||
| Flujo clasificado | Bomba principal | 100L/min | ||
| Sub-bomba | 30L/min 15L/min | |||
| Presión clasificada | Bomba principal | 21MPa | ||
| Sub-bomba | 18MPa | |||
