Brazo de Jet Grouting Drilling Rig 900m m del movimiento de la pila 3400m m de la vuelta telescópico
1set
MOQ
Negotiation
Precio
Spin Pile 3400mm Stroke Jet Grouting Drilling Rig 900mm Arm Telescopic
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: China
Nombre de la marca: XiTan Equipment
Certificación: CE; ISO9001:2015
Número de modelo: GY-60 (GY-80)
Alta luz:

aparejo de 3400m m Jet Grouting DrillIing

,

Aparejo 900m m de Jet Grouting DrillIing

,

Jet de la pila de la vuelta que mampostea el equipo

Pago y Envío Términos
Detalles de empaquetado: Envase
Tiempo de entrega: 7-120 días
Condiciones de pago: T/T
Capacidad de la fuente: 200 sistemas/año
Especificaciones
Nombre de producto: Plataforma de perforación del ancla
Tipo: Perforación del ancla
Condición:: Nuevo
Tipo del poder: Eléctrico/diesel
Componentes de la base: aparejo de taladro
Dimensión (L*W*H): (Transporte) 5450×2300×2250 milímetro
Diámetro de perforación (milímetros): Ф42 milímetro; Ф50 milímetro; Ф73 milímetro; Ф89 milímetro
Ángulo de perforación: 0-90°
Industrias aplicables: Construcciones, apoyo de la cuesta
Técnica de perforación: Cable del ancla; Mampostería del jet; Cubierta; Perno del tejado
Descripción de producto

Brazo de Jet Grouting Drilling Rig 900m m del movimiento de la pila 3400m m de la vuelta telescópico





Descripción general:
El aparejo de taladro de la correa eslabonada GY-60/80 para anclar y jet-mampostear es un tipo de integración de la correa eslabonada, de la bomba de fango, y del panel de control basado en el aparejo de taladro original MGJ-50 para anclar y jet-mampostear. Ofrece un movimiento largo de la alimentación, una capacidad grande, fáciles actuar y de moverse, etc. Es una mejor idea anclar el aparejo de taladro para anclar la barra, consolidar y fortalecer la ingeniería, y el resto de la perforación geológica que dirige. La plataforma de perforación se utiliza principalmente en el anclaje del suelo y de la roca, la consolidación de la base del camino, de la base de la presa, del muro de contención, y de la perforación del agujero de voladura y jet-mampostería.



El taladro Rig Features:
1). El aparejo de taladro está con la transmisión mecánica y la alimentación hidráulica, diámetro del agujero de taladro es principalmente 42-89m m (puede alcanzar 89m m), perforando capacidad 60 m, puede perforar a cualquier ángulo entre horizontal y vertical.
2). Movimiento de alimentación largo que alcanza 3400 milímetros.
3). Usando la perforación de la rotación y la perforación de la rotación de la percusión, taladro eficientemente.
4). Cilindro de la ayuda, es fácil ajustar el ángulo del palo.
5). Con una correa eslabonada, es fácil y rápido descubrir la posición del agujero de taladro.



Introducción corta:

El tipo aparejo de la correa eslabonada GY-80 de taladro lleno del ancla de la ingeniería hidráulica se utiliza para el refuerzo del terraplén de la construcción industrial tal como ferrocarriles, las carreteras, los puentes, las capas de balasto, las fundaciones de la presa, etc., y el fortalecer de la fundación de edificios civiles tales como trabajos impermeables y de la escape-impermeabilización, tratamiento suave de la fundación, y control geológico de los desastres y el ancladero contra la dislocación constructiva.

Realizado con los pedazos de PDC, puede ser perforación rotatoria en capas de la roca.

En la capa de la roca, la broca especial del botón de la corona puede ser agujeros de perforación en la velocidad.

En las capas del guijarro, haciendo juego con las herramientas de perforación de siguiente del tubo, resuelve el taladro que encajona.

Equipado de un sistema hidráulico del impacto, puede resolver la construcción de la fundación tal como afectación y fractura de la formación de la roca y del agujero, descarga flúida, micro-pila subterráneo, perforando para el perno del tejado o cable del ancla, prospección geológica, formación geotérmica del agujero, y apoyo de la cuesta.

Después de cambiar a la cabeza del poder, tiene un jet rotatorio mamposteando la función (jet del oscilación que mampostea, jet fijo que mampostea), que puede también realizar el apoyo avanzado de la tubo-vertiente y el pronóstico geológico en hacer un túnel.



Datos técnicos:

Modo GY-60/80
Motor (55+30) kilovatios
Peso 7.9t
Tamaño Trabajo (milímetros) 3750×2450×5450
Transmisión (milímetros) 5450×2300×2250
Velocidad 1.5km/h
Capacidad que sube 20°
Pila del diámetro
Max Diameter Los 2m máximos
Max Depth los 200m
Cabeza del poder
Movimiento de alimentación los 3.4m
Velocidad de rotación 0~92rpm (GY-60)
0~64rpm (GY-80)
Poder de elevación 50kN
Esfuerzo de torsión 11500 N.m, 16680 N.m (GY-80)
Perforación
Diámetro Ф42mm Ф50mm Ф73mm Ф89mm
Inclinación 0°~90°
Columna
Extensión 900m m
Sistema hydráulico
Presión Bomba principal 20MPa
Sub-bomba 20MPa
Sub-bomba 20MPa



Características principales:

1. Haga la perforación del robo, la perforación de la cubierta, la cubierta, y la perforación del robo. Cuando es rotatorio jet que mampostea, puede ser solicitado de tubo único, doble-tubo, el jet del triple-tubo que mampostea, y otros.

2. Reacción de actuación directa de la carga y ajustar el sistema hydráulico variable, cambios del poder con la carga, eficacia alta, consumo de energía baja.

3. Los componentes principales del sistema hydráulico de la plataforma de perforación adoptar de marcas bien conocidas, el sistema son vida de servicio estable y larga.

4. La plataforma de perforación tiene una función automotora de la correa eslabonada para la mudanza conveniente y rápida.

5. Equipado de una rotación, la posición del agujero se puede transferir al lado de la correa eslabonada cuando sea necesario.

6. Estructura compacta, operación centralizada, conveniente y seguro.

7. Adopta una impulsión completa de la cabeza de la energía hydráulica, velocidades infinitamente variables, una alta eficacia de perforación, y una intensidad de trabajo baja.

8. Beneficia a las piezas reducidas, a calidad confiable, y al mantenimiento fácil que la cabeza del poder adopta modo variable hidráulico de la velocidad con los engranajes de cielo y tierra, que pueden cumplir los requisitos de diversas formaciones y de diversas técnicas de perforación. Se añade la función superior posterior hidráulica del impacto del martillo, y la función del impacto y de la rotación se integra también.

No sólo puede plataforma de perforación rápidamente el taladro en la formación de roca general, pero también perfora en la capa de la grava y la capa del guijarro.

dispositivo de la Anti-impulsión: Cuando la plataforma de perforación se pega durante la perforación, el tubo de taladro se puede sacar rápidamente por el golpe del dispositivo de la anti-impulsión.

Ajuste de la frecuencia: Hay un dispositivo de ajuste manual de la frecuencia en el cilindro del taladro hidráulico del impacto, que se puede ajustar bajo diversas condiciones geológicas.

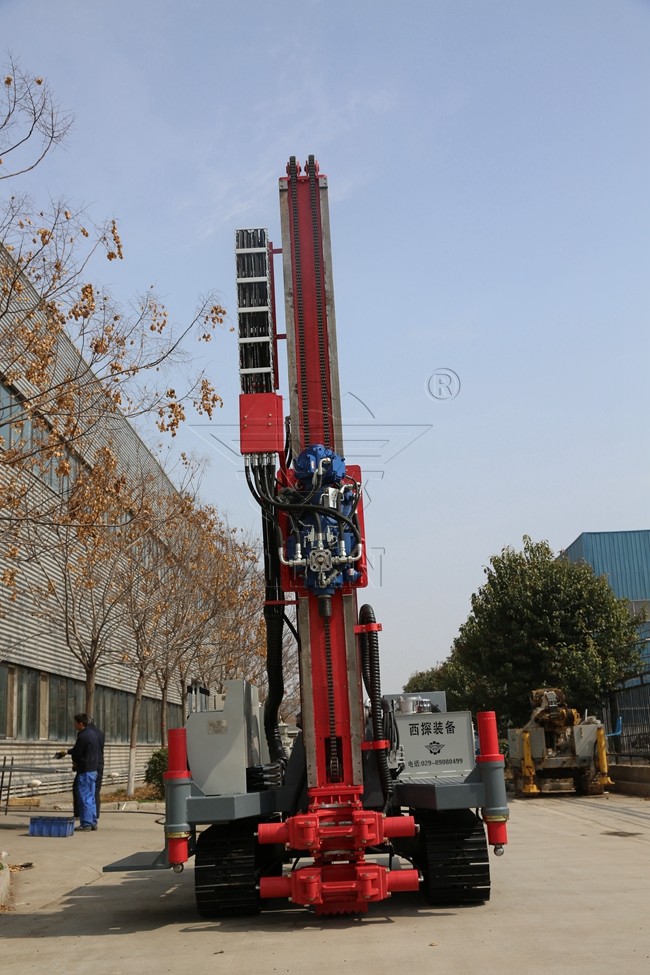

Brazo de Jet Grouting Drilling Rig 900m m del movimiento de la pila 3400m m de la vuelta telescópico 0

Brazo de Jet Grouting Drilling Rig 900m m del movimiento de la pila 3400m m de la vuelta telescópico 1

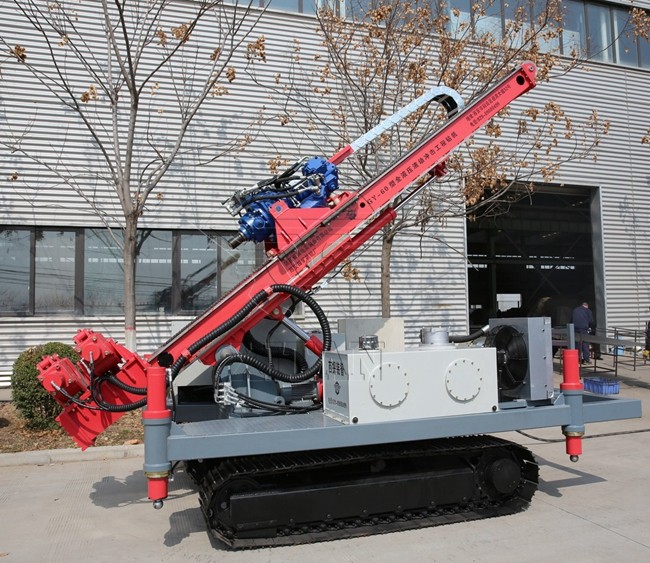

Brazo de Jet Grouting Drilling Rig 900m m del movimiento de la pila 3400m m de la vuelta telescópico 2
