Plataformas de perforación de la base del HQ los 800m con el sistema de sonidos de la profundidad
1set
MOQ
negotiable
Precio
HQ 800m Core Drilling Rigs With Depth Sounder System
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: China
Nombre de la marca: XITAN EQUIPMENT
Certificación: CE;ISO9001:2015
Número de modelo: XDL-1200/1800
Alta luz:

Plataformas de perforación de la base del HQ los 800m

,

plataformas de perforación de la base 2200rpm

,

Perforadora del agujero del tronco del HQ

Pago y Envío Términos
Detalles de empaquetado: Paquete desnudo en el envase 20GP
Tiempo de entrega: 30-90days
Condiciones de pago: T/T
Capacidad de la fuente: 100set por año
Especificaciones
CONDICIÓN: Nuevo
Diámetro de agujero de taladro: Como especificación
profundidad del agujero de taladro: Como especificación
Tipo mordido: diamante PDC o brocas duras del carburo
Voltaje: 380V
Servicio post-venta proporcionado: Ingenieros disponibles mantener la maquinaria en ultramar
Descripción de producto

Los pedazos hidráulicos del sistema de receptor acústico de la profundidad XDL-1200/1800 PDC quitan el corazón a la plataforma de perforación 01



Introducción

La plataforma de perforación 1800 hidráulica llena de la base de la correa eslabonada XDL-1200 es una clase de tipo hidráulico completo plataforma de perforación de la tirada de la base de la cabeza del poder del por-agujero desarrollada por la compañía según caracteres de la técnica de la base del cable metálico. Es conveniente para la perforación de base de agujero profundo. Varias tecnologías patentadas apllied en él. Las características excepcionales del aparejo están perforando la exhibición y el control del aparejo, que del parámetro muestra la velocidad de la perforación y de tirar, la presión inferior del control del agujero. Esta máquina es principalmente conveniente para la perforación de base basada principalmente en PDC y el carburo cementado. Puede ser utilizada en campos de construcción tales como geología, prospección, pozos hidrológicos, petróleo y gas bajo, etc.



Características principales

1. El torno principal con el freno de disco hidráulicamente controlado del calibrador (tecnología patentada) permite tener gancho de la caída libre para acortar la perforación y tirar de hora y para reducir la intensidad de trabajo para que conveniente, fácil y confiable controlen.

2. El sistema constante del control de avance de la perforación de la presión (tecnología patentada) se utiliza a automáticamente (manualmente) fijó la presión de perforación (la presión específica entre la broca y la parte inferior del agujero) para mejorar la eficacia de perforación, asegurar la calidad del agujero, y amplía la vida del taladro.

3. Las manijas de control razonablemente se arreglan para la operación flexible y conveniente. El sistema de control potente de exhibición del parámetro dinámico (tecnología patentada) puede control oportuno la velocidad de la temperatura del motor, del combustible y del agua, la presión del sistema hydráulico, mamposteando la presión de la bomba, la profundidad de perforación, la presión inferior del agujero y diversos parámetros.

4. La altura del palo es los 10m que pueden manejar la longitud de los 6m del tubo de perforación derecho. El marco de la ayuda de tubo de taladro se añade para facilitar la elevación y la perforación.

5. Con el sistema de sonidos de la profundidad, permite al operador conocer la profundidad de perforación en cualquier momento.

6. El sistema anticolisión de la grúa puede prevenir con eficacia accidentes y hacer el funcionamiento de la plataforma de perforación más seguro.

7. La cabeza del poder con el motor y la caja de cambios hidráulicos variables hace la gama de velocidad ancha y razonable para la aplicabilidad fuerte a las técnicas de la capa y de perforación.

8. Los componentes principales del sistema hydráulico adoptan marcas importadas. Es estable, confiable y tiene una vida de servicio larga.

9. Adopción de actuación directa y reacción de la carga que ajusta el sistema hydráulico variable, los cambios del poder con la carga, eficacia alta, consumo de energía baja.

10. La tirada hidráulica adopta la primavera del disco, que está afianzando con abrazadera firmemente.

11. Tipo de la correa eslabonada para viajar en el terreno complicado, adopta los soportes hidráulicos para aumentar el área favorable y para mejorar la estabilidad del aparejo.

Ventaja de la herramienta de perforación

1. Equipado de las herramientas de perforación geológicas ordinarias para la perforación de base de la exploración geológica.

2. Puede inconsútil ser conectado con las herramientas de perforación nacionales y extranjeras a través de juntas de reducción.



Parámetro técnico



Plataforma de perforación de la base XDL-1800
Cabeza del poder DiameterФ117 máximo milímetro
Engranaje Velocidad rotatoria Esfuerzo de torsión
1 0~445 r/min 5150 nanómetro
2 0~940 r/min 2425 nanómetro
Tirada hidráulica Hidráulico encendido después de afianzar con abrazadera del resorte
Poder del Chunking: kN 450
Movimiento máximo de la cabeza del poder 9 m
Altura del palo 13,5 m
Fuerza sustentadora máxima de la cabeza del poder kN 160
La cabeza del poder permite la presión kN 78
Profundidad del taladro por del tubo de taladro BQ 1800 m NQ 1200 m HQ 800 m PQ 600 m
Ángulo de perforación 0~ el 90°
Elevación de la cabeza del poder y caer lentamente Automáticamente perforación constante de la presión del sistema
Elevación de la cabeza del poder y caer rápidamente Velocidad variable Rápido-lenta
Motor diesel Marca: Cummins Modelo: 6CTA8.3- C240
Poder: 179 kilovatios Velocidad rotatoria: rmp 2200
Torno principal Tire de la fuerza del torno vacío: kN 86
Velocidad (vacía que): 52 m/min
Capacidad de la cuerda: 60 m/φ22 milímetro
Torno auxiliar Tire de la fuerza del torno vacío: kN 12
Velocidad: 114 m/min
Capacidad de la cuerda: 1800m/φ8 milímetro
Palo que desliza el movimiento 1350 milímetros
Dimensiones (Funcionamiento) 6000×3850×14500m m
(Transporte) 8000×2300×3340m m
Peso 15000 kilogramos





Plataforma de perforación de la base XDL-1200
Cabeza del poder DiameterФ117 máximo milímetro
Engranaje Velocidad rotatoria Esfuerzo de torsión
1 0~440 r/min 4200 nanómetro
2 0~980 r/min 1800 nanómetro
Tirada hidráulica Hidráulico encendido después de afianzar con abrazadera del resorte
Poder del Chunking: kN 450
Movimiento máximo de la cabeza del poder 6 m
Altura del palo 10 m
Fuerza sustentadora máxima de la cabeza del poder kN 160
La cabeza del poder permite la presión kN 78
Profundidad del taladro por del tubo de taladro BQ 1200 m NQ 900 m HQ 650 m PQ 480 m
Ángulo de perforación 0~ el 90°
Elevación y descenso de la cabeza del poder lentamente Automáticamente perforación constante de la presión del sistema
Elevación y descenso rápidos de la cabeza del poder Velocidad variable Rápido-lenta
Motor diesel Marca: Cummins Modelo: 6BTA5.9-C180
Poder: 132 kilovatios Velocidad rotatoria: rmp 2200
Torno principal Tire de la fuerza del torno vacío: kN 76
Velocidad (vacía que): 50 m/min
Capacidad de la cuerda: 60 m/φ22 milímetro
Torno auxiliar Tire de la fuerza del torno vacío: kN 12
Velocidad: 100 m/min
Capacidad de la cuerda: 1250m/φ6 milímetro
Palo que desliza el movimiento 1350 milímetros
Dimensiones (Funcionamiento) 5000×4100×11000m m
(Transporte) 6090×2350×2900m m
Peso 11500 kilogramos

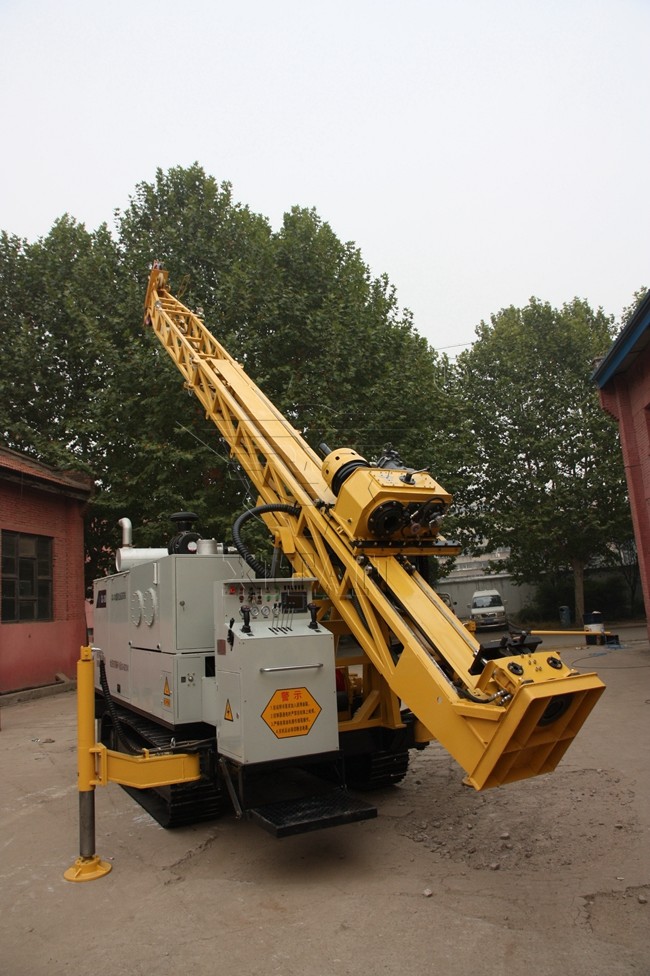

Plataformas de perforación de la base del HQ los 800m con el sistema de sonidos de la profundidad 0

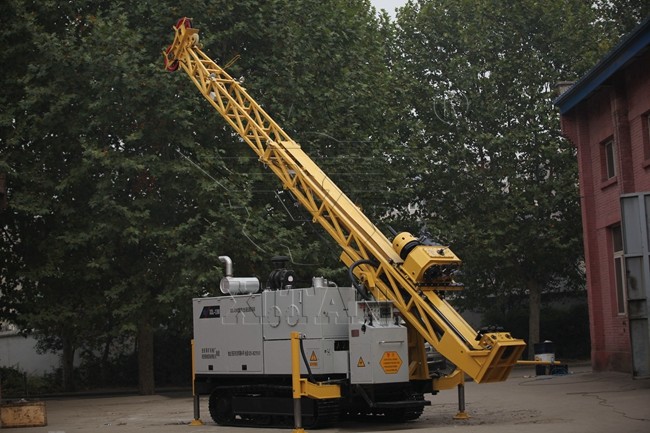

Plataformas de perforación de la base del HQ los 800m con el sistema de sonidos de la profundidad 1

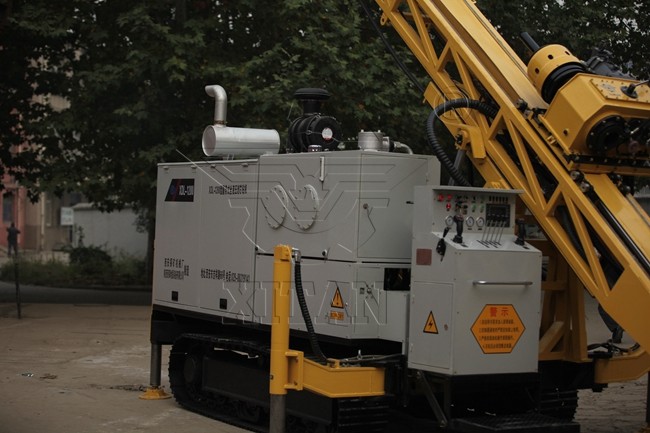

Plataformas de perforación de la base del HQ los 800m con el sistema de sonidos de la profundidad 2

Plataformas de perforación de la base del HQ los 800m con el sistema de sonidos de la profundidad 3



Caso

Plataformas de perforación de la base del HQ los 800m con el sistema de sonidos de la profundidad 4
