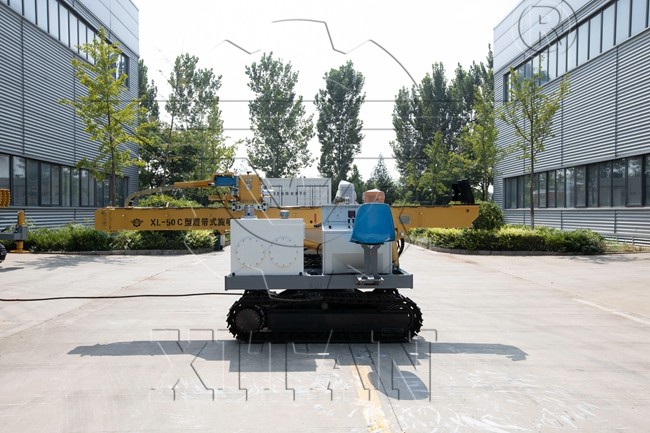

correa eslabonada Jet Grouting Drilling Rig de las pilas de los 50m 500m m 600m m

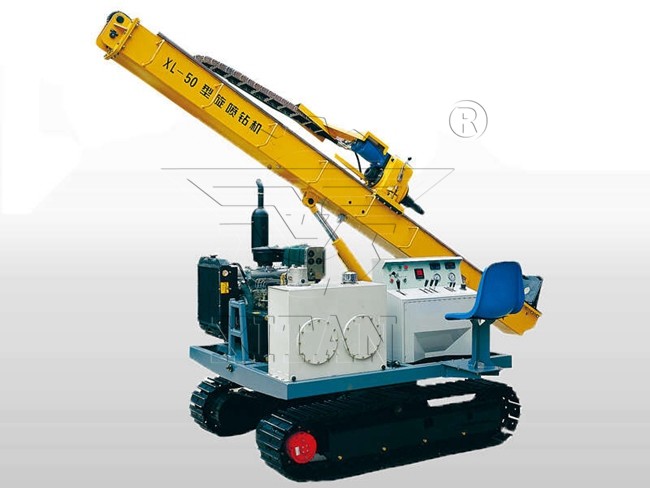

Jet Grouting Drilling Rig es un tipo rotatorio hidráulico completo plataforma de perforación del ancla, principalmente conveniente para la ayuda urbana del hoyo de la fundación y el control de la construcción de los desastres geológicos de la dislocación y de otros proyectos de construcción, la estructura de perforación adopta la correa eslabonada de trabajo. El chasis se mueve rápidamente, y los agujeros son convenientes para centrarse.
1. El control hidráulico completo, operación es desplazamiento conveniente y flexible, fácil, buena maniobrabilidad, tiempo de ahorro y trabajo.
2. El nuevo mecanismo variable del ángulo para hacer el agujero más conveniente, la gama de ajuste es más grande, reduce los requisitos del frente de arranque.
3. las herramientas simultáneas dedicadas del taladro que encajonan (tubo de taladro, el encajonar, pedazo excéntrico, etc.), en la formación inestable con aberturas de la pared de la cubierta, el pedazo de botón convencional se utilizan para el fin-agujero. Alta eficacia de perforación y buena calidad.
4. la máquina es principalmente conveniente para la ayuda profunda del ancla del hoyo de la fundación, pero también a través del reemplazo rotatorio del módulo del espray, así que la máquina puede ser construcción rotatoria del espray del jet.
Capacidad:

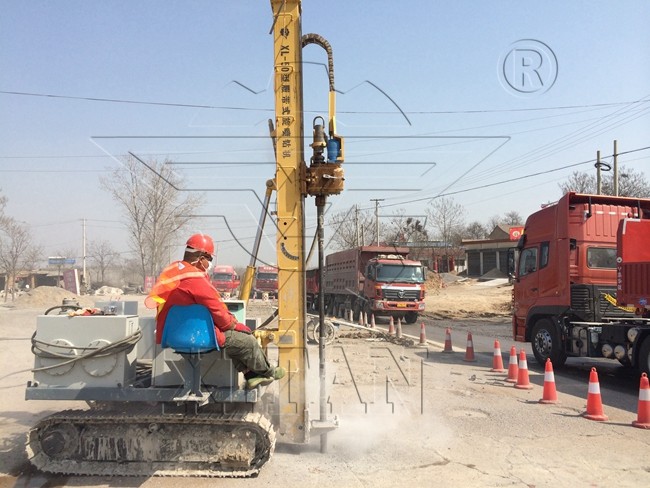

El jet de la correa eslabonada de XL-50C que mampostea el aparejo de taladro se adapta principalmente para la construcción de la fundación del refuerzo de ferrocarriles, de carreteras, de puentes, de presas, de diversos edificios industriales, y de edificios civiles. Anclaje para la ayuda de la fundación del hoyo; Si ha hecho juego con los compresores de aire y los martillos neumáticos del abajo--agujero se pueden utilizar para perforar con el tubo siguiente. Puede no sólo ser utilizado para el jet general que mampostea (el echar en chorro que echa en chorro, fijo del oscilación) dirigiendo la construcción, pero también para la perforación baja del agujero y dirigir la perforación de la exploración.
Características principales:
1. Adopta control hidráulico completo, conveniente y la operación flexible, tipo de la correa eslabonada es mudanza conveniente y aprisa el caminar y mudanza en el lugar. se acorta la cabeza del poder es un movimiento largo, el tiempo auxiliar.
2. Consumo de la eficacia alta y de energía baja. Reacción de actuación directa de la carga y ajustar el sistema hydráulico, cambios del poder con el cargamento.
3. La válvula especial con la colocación de la fricción se adopta para el gyrator y cumple los requisitos del jet que mampostea proceso.
4. La cabeza del poder tiene una gama de velocidad variable ancha, que puede cumplir los requisitos de diversas formaciones y de diversas técnicas de perforación.
5. Equipado de un transporte de la matanza, la posición del agujero se puede transferir al lado de la correa eslabonada cuando está necesitada.
6. Estructura compacta para la operación centralizada, es conveniente y seguro.
7. Equipado de los dispositivos de exhibición para la torre de perforación vertical, la velocidad de la rotación de la cabeza del poder, y de la elevación.
Datos técnicos:
Modo | XL-50C | ||||
Esfuerzo de torsión | 3000 máximos N·m | ||||
Peso | 2.8t | ||||
Capacidad que sube | 30° | ||||
Velocidad | 1km/h | ||||
Tamaño | Trabajo (milímetros) | 2600×1800×4600 | |||
Transporte (milímetros) | 1780×1800×4600 | ||||
Pila del diámetro | |||||
Max Diameter | el 1.5m | ||||
Max Depth | los 50m | ||||
Cabeza del poder | |||||
Velocidad de rotación | Alto 0-148r/min r/min | 0-48r/min bajo | |||
Movimiento | los 3.5m | ||||
Fuerza sustentadora clasificada de la cabeza del poder | 30kN | ||||
Presurización de la cabeza del poder | 12kN | ||||
Up-down rápido | 0~22/0~28 m/min | ||||
Perforación | |||||
Diámetro | Ф42mm | Ф50mm | Ф73mm | ||
Ángulo | ± izquierdo y derecho 3° inclinar 10° adelante y la parte posterior del 90° | ||||
Profundidad | los 50m |
Herramientas de perforación favorables:
1. En la sola perforación y el jet del tubo que mampostean la construcción integrada, que es conveniente para la perforación de alta velocidad en suelo, arena, y otras formaciones. Necesite solamente ser hecho juego con una broca del tres-ala o un tubo en línea de la broca y de taladro Ф42 o Ф50.
2. En el jet que mampostea y la construcción del ancla, apenas equipada del tubo de taladro de fijación de la cuerda del empujador y del ancla de la barra del ancla 65, puede ser conveniente para el refuerzo por el cable del ancla.
3. De tubo único, doble-tubo, espray rotatorio del triple-tubo, espray del oscilación, espray fijo, y otras técnicas.
