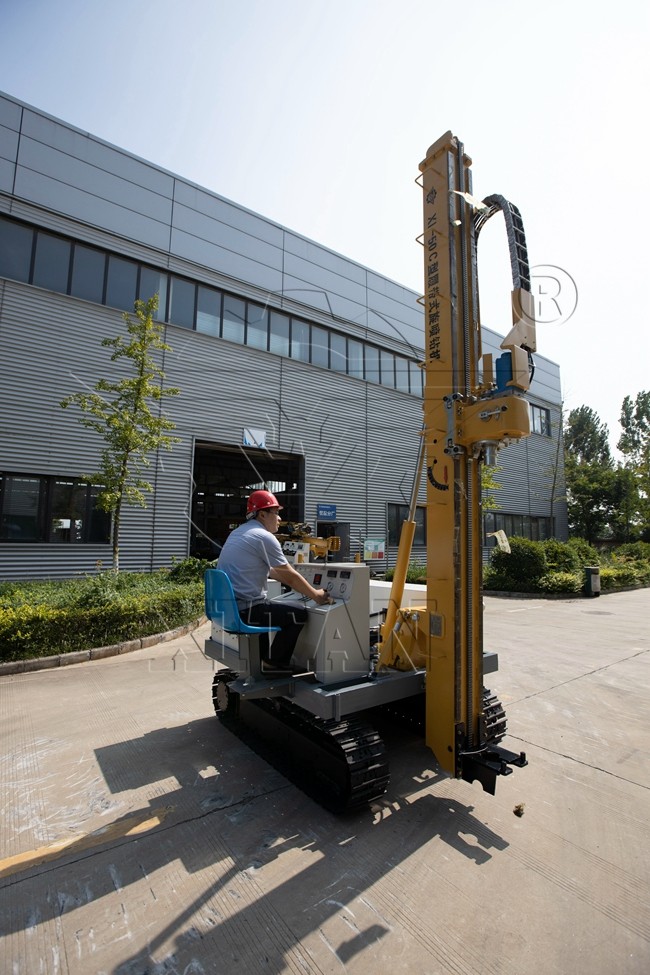

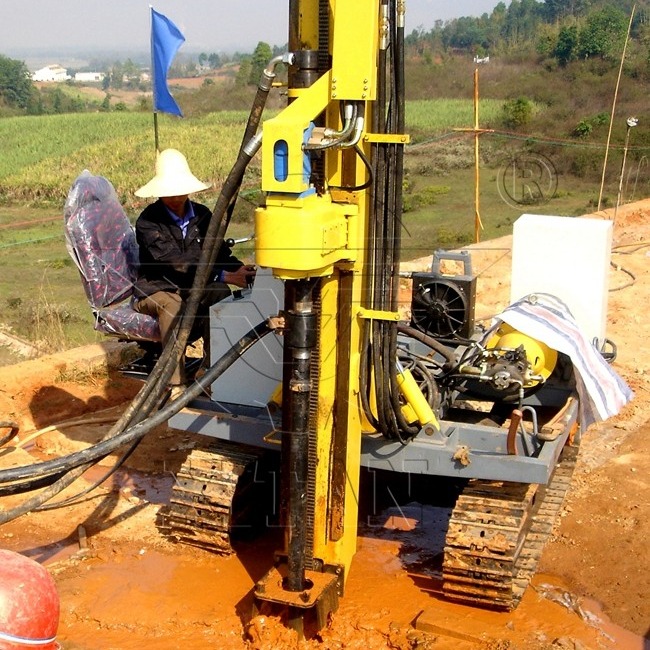

Jet de la correa eslabonada de XL-50C que mampostea el aparejo de taladro
Capacidad
El jet de la correa eslabonada de XL-50C que mampostea el aparejo de taladro se adapta principalmente para la construcción de la fundación del refuerzo de ferrocarriles, de carreteras, de puentes, de presas, de diversos edificios industriales, y de edificios civiles. anclaje para la ayuda de la fundación del hoyo; Si ha hecho juego con los compresores de aire y los martillos neumáticos del abajo--agujero se pueden utilizar para perforar con el tubo siguiente. Puede ser utilizado no sólo para el jet general que mampostea (el echar en chorro que echa en chorro, fijo del oscilación) dirigiendo la construcción pero también para la perforación baja del agujero y dirigiendo la perforación de la exploración.
Parámetro
Profundidad de perforación | los 50m |
Diámetro de barra de taladro | φ42mm φ50mm φ73mm |
Inclinación del agujero de perforación | a la izquierda e a la derecha: ± 3° adelante: 10°backward: el 90° |
Esfuerzo de torsión máximo | los 3000N/m |
Velocidad de mudanza | 1.km/h |
Capacidad que sube | 30° |
Velocidad de la cabeza del poder |
Alto: 0-148r/min Punto bajo: 0-48r/min |
Fuerza sustentadora clasificada de la cabeza del poder | 30kN |
Presión permisible de la cabeza del poder | 12kN |
Cabeza del poder que levanta/velocidad de presurización | Ajustar el jet que mampostea velocidad: 0.06~0.9/1.8 m/min |
Elevación rápida de la cabeza del poder | 0~22/0~28 m/min |
Movimiento de la cabeza del poder | 3500m m |
Dimensiones (trabajo) | 2600×1800×4600 |
Dimensiones (transporte) | 1780×1800×4600 |
Peso | 2800 kilogramos |
Características principales
1. Adopta control hidráulico completo, conveniente y la operación flexible, tipo de la correa eslabonada es mudanza conveniente y aprisa el caminar y mudanza en el lugar. se acorta la cabeza del poder es un movimiento largo, el tiempo auxiliar.
2. Consumo de la eficacia alta y de energía baja. Reacción de actuación directa de la carga y ajustar el sistema hydráulico, cambios del poder con el cargamento.
3. La válvula especial con la colocación de la fricción se adopta para el gyrator y cumple los requisitos del jet que mampostea proceso.
4. La cabeza del poder tiene una gama de velocidad variable ancha, que puede cumplir los requisitos de diversas formaciones y de diversas técnicas de perforación.
5. Equipado de un transporte de la matanza, la posición del agujero se puede transferir al lado de la correa eslabonada cuando está necesitada.
6. Estructura compacta para la operación centralizada, es conveniente y seguro.
7. Equipado de los dispositivos de exhibición para la torre de perforación vertical, la velocidad de la rotación de la cabeza del poder, y de la elevación.
Herramientas de perforación favorables
1. En la sola perforación y el jet del tubo que mampostean la construcción integrada, que es conveniente para la perforación de alta velocidad en suelo, arena, y otras formaciones. Necesite solamente ser hecho juego con una broca del tres-ala o un tubo en línea de la broca y de taladro Ф42 o Ф50;
2. En el jet que mampostea y la construcción del ancla, equipada del tubo de taladro de fijación de la cuerda del empujador y del ancla de la barra del ancla 65, puede ser conveniente para el refuerzo por el cable del ancla.
3. De tubo único, doble-tubo, espray rotatorio del triple-tubo, espray del oscilación, espray fijo, y otras técnicas
