Anchura de la plataforma de perforación de la ingeniería de Jet Grouting 380V 2800m m
1set
MOQ
Negotiation
Precio
Jet Grouting 380V Engineering Drilling Rig 2800mm Width
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: China
Nombre de la marca: XiTan Equipment
Certificación: CE; ISO9001:2015
Número de modelo: XPS-15
Alta luz:

plataforma de perforación de la ingeniería 380V

,

dirigir la plataforma de perforación 2800m m

,

El dirigir mamposteando el aparejo

Pago y Envío Términos
Detalles de empaquetado: Envase
Tiempo de entrega: 7-120 días
Condiciones de pago: T/T
Capacidad de la fuente: 200 pedazos/año
Especificaciones
Nombre de producto: Jet Grouting Rig
Profundidad de perforación: los 0-75m
Diámetro de la pila: los 0.6-0.8m
Manera de perforación: Perforación rotatoria
Tipo: Correa eslabonada
Tipo del poder: Eléctrico/diesel
Industrias aplicables: Construcciones, haciendo un túnel
Condición: Nuevo
Descripción de producto

Anchura de la plataforma de perforación de la ingeniería de XPS-15 Jet Grouting 380V 2800m m



Introducción:

La anchura de la plataforma de perforación de la ingeniería de XPS-15 Jet Grouting 380V 2800m m es equipo especial para el pre-apoyo avanzado al encontrar la arena eólica y otras capas débiles durante la construcción del túnel. A través del jet que mampostea técnica, una cortina jet-rellenada impermeable y arena-fija cerrada de la pila se forma antes de la excavación del túnel. La plataforma de perforación se puede también equipar de diversas herramientas de perforación para el tratamiento del desastre de la cuesta y empernado.



Características:

1. Sistema que camina: pista de acero, con una anchura de 2800m m, una anchura de la placa de cadena de 600m m, y una velocidad de conducción de 1-1.4Km/h. El caminar es conducido por un motor hidráulico, que es conveniente para la construcción bajo condiciones de tierra complejas.

2. sistema eléctrico: El motor eléctrico 110KW se puede encender por el generador diesel de 183KW DEUTZ o accionar por la CA 380

3. Sistema hydráulico: usando componentes hydráulicos de marcas mundo-renombradas tales como REXROTH, brevini, EATON, y tecnologías avanzadas tales como sistema de control carga-sensible, control proporcional electrohidráulico, etc., haciendo la operación simple, eficiente, y confiable.

4. sistema operativo: equipado de un operador teledirigido inalámbrico, que puede mando a distancia. La consola operativa principal se equipa de una exhibición que pueda mostrar profundidad, ángulo del palo, velocidad de rotación, velocidad de la alimentación y de la vuelta, presión del sistema hydráulico, etc. de perforación.

5. Sistema de control eléctrico: adopta control centralizado del PLC, con la alarma de la falta y otras funciones, seguro y confiable.

6. equipado de una carretilla plegable del trabajo del brazo, el espacio servido, actúa el orificio conveniente.

7. Piezas estructurales: El mecanismo, el dual-brazo que apoya, y el palo de matanza del capítulo se integran en la estructura compacta. el apoyo del Dual-brazo es dos-grado que levanta, apoyo del establo, evitando la deriva durante la operación del agujero profundo. El primer grado con un machanism de torneado puede ±120° rotatorio. Puede alcanzar la operación del multi-agujero en el mismo avión de trabajo para mejorar eficacia del trabajo. El palo se compone de tres secciones, ambos extremos es plegable para el transporte fácil. La cabeza del poder tiene un cambio de la velocidad del cuatro-grado, una gama de velocidad ancha, y un esfuerzo de torsión grande. (Cabeza hidráulica opcional del poder del impacto)

El movimiento de la cabeza del poder es el 14m, y la longitud de la barra de taladro es el 15m. Puede perforar un agujero y la pila jet-rellenada en una va. El retornar y tracción por el alzamiento; se reducen las barras y los grillos favorables de taladro del agarrador, la intensidad de trabajo. La parte frontal del agarrador posterior se equipa de un cilindro del tirón-detrás. El movimiento de él es 600m m y tirar de la fuerza es 15,7 toneladas. Cuando se pega el taladro, el torno puede tirar fuertemente.

8. Equipado de un centralizador para reducir el oscilación de la barra de taladro durante la perforación, la perforación es estable y confiable.

9. Jet que mampostea las herramientas: 76 jet de tubo único que mampostea, jet de 89 doble-tubos que mampostea los accesorios del tubo de taladro.

10. Si está equipado de diversas herramientas de perforación, puede realizar las barras del ancla, el abajo--agujero, la perforación de roca, y otras.

11. Emparejado con la bomba de mampostería de alta presión de la serie de XTB con tarifa dinámica grande y el mezclador grande del flujo y automático.



Datos técnicos:

Modo XPS-15

Velocidad de rotación de la cabeza del poder (r/min

0)

Primera marcha Segundo engranaje Tercer engranaje Cuarto engranaje
0~30 30~65 65~138 138~269
Ángulo de echada del palo (°) 15
Ángulo del oscilación del palo (°) -5~5
Ángulo de la rotación del brazo superior (°) -120~120
Movimiento (m) 14
Esfuerzo de torsión (nanómetro) 17000 máximos (cabeza rotatoria del poder)
Fuerza de Max. Winch Feed (KN) 75
Fuerza de fricción de Max. Winch (KN) 75
Altura de funcionamiento (m) 8,8 máximos
Radio de la rotación (m) 4.7/Min máximo 2,7
Motor Motores eléctricos 110KW (equipados del sistema de generador diesel de 183Kw DEUTZ)
Tamaño (milímetros) 13500×2800×3430
Peso (t) 50

Uso de la construcción:

1. Ayuda de tejado del tubo

2. Construcción el hacer un túnel

3. Anclaje

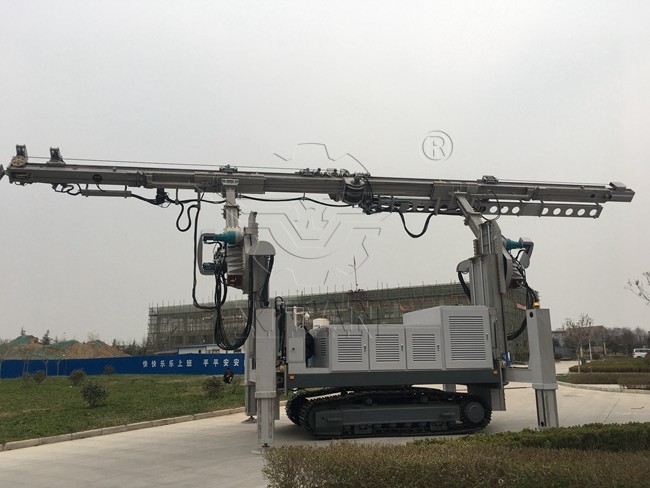

Anchura de la plataforma de perforación de la ingeniería de Jet Grouting 380V 2800m m 0

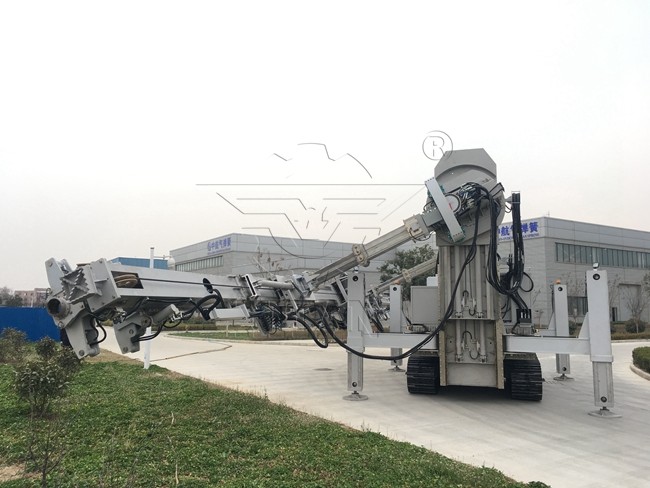

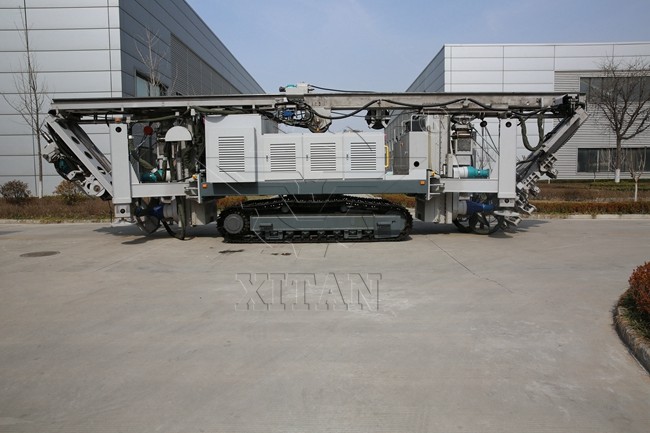

Anchura de la plataforma de perforación de la ingeniería de Jet Grouting 380V 2800m m 1                                                                  Anchura de la plataforma de perforación de la ingeniería de Jet Grouting 380V 2800m m 2

Anchura de la plataforma de perforación de la ingeniería de Jet Grouting 380V 2800m m 3

Anchura de la plataforma de perforación de la ingeniería de Jet Grouting 380V 2800m m 4
