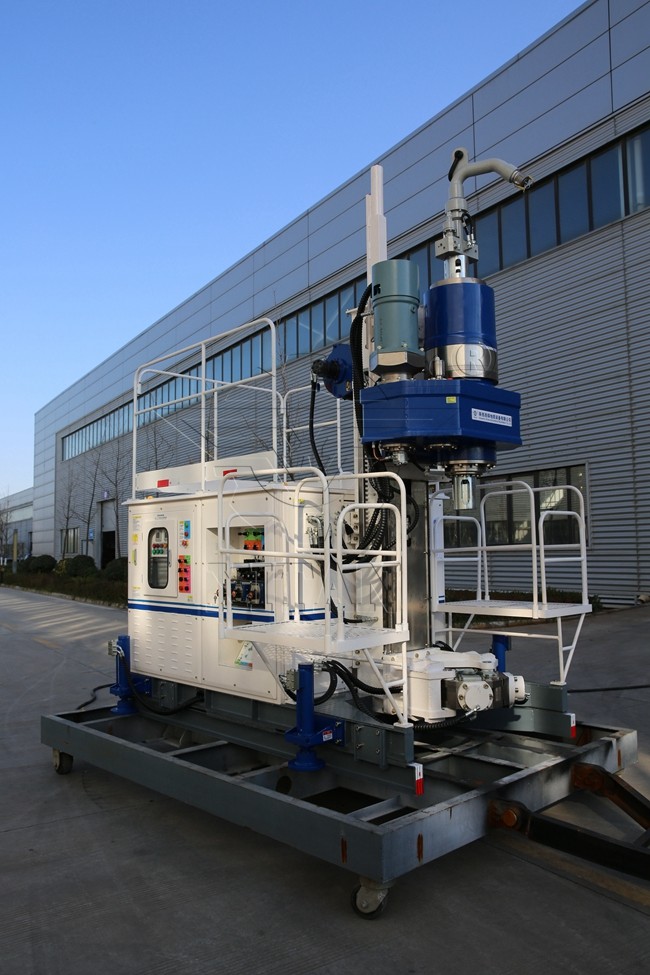

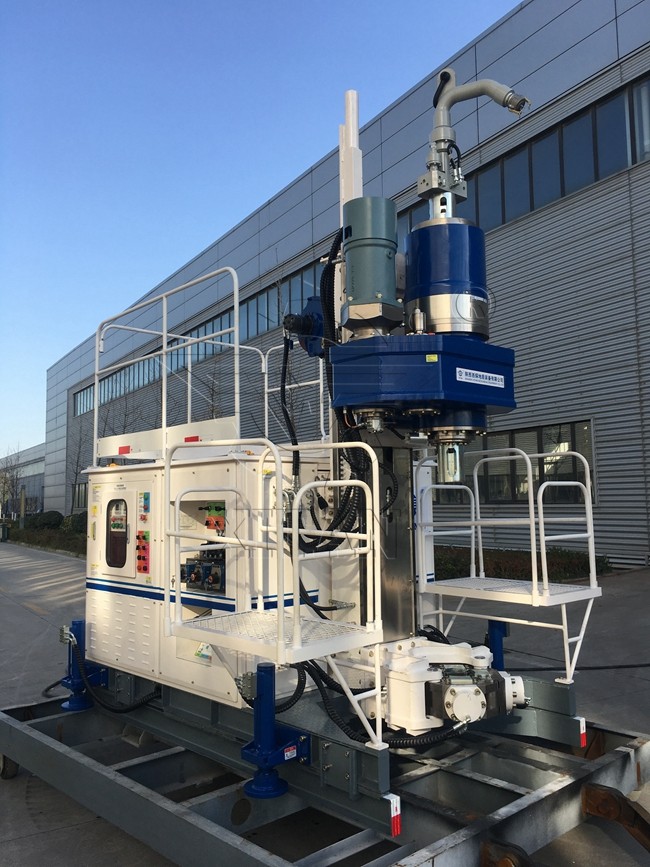

DGZ-150B los 3.5M In-Situ Concrete Column Jet Grouting Drilling Rig estupenda
Introducción:
La plataforma de perforación de DGZ-150B es construcción de mampostería rotatoria del multi-tubo conveniente de DG con un diámetro del taladro de 142m m o menos. se adoptan los sistemas de control hidráulicos Carga-sensibles y los sistemas de control electrónico uno mismo-desarrollados. Las piezas hidráulicas principales son de los proveedores famosos internacionales, que son estables y durables. La máquina entera adopta la combinación de control hidráulico y de control eléctrico, que es simple y flexible actuar, ahorrando tiempo. El diseño de la estructura compacta es fácil para moverse. Se equipa de un sistema de vigilancia. Está en el coard del control de la taladradora que muestra el volumen del fango, el volumen de aire, la presión de tierra, la velocidad giratoria de la velocidad, de la elevación, la elevación y la distancia del escalonamiento, y el ángulo del ala. El volumen instantáneo del fango, volumen acumulativo del fango, presión de mampostería instantánea, velocidad de elevación, presión al fondo del agujero, presión de aire, circulación de aire, cortar la presión de agua y cortar corriente, etc.
Se aplica a las diversas texturas del suelo y puede ser construido por tecnología vertical tal como mampostería completa del jet de la rotación y del oscilación.
Observación: Puede ser utilizada para el multi-tubo de DG después de hacer juego con las herramientas de perforación, la bomba de alta presión, y el sistema de mezcla
Uso:
(1) fundaciones del refuerzo y agua del atajo en grava, arena, y suelo cohesivo.
(2) utilizado en un ambiente complejo de la construcción.
(3) corriendo en un espacio estrecho de la construcción.
(4) refuerzo de la cortina del atajo en la junta circunscrita de una pared continua subterráneo ultra-profunda.
(5) fracture la mampostería para las cortinas dañadas del atajo.
(6) Especial-formó pilas rellenadas.
(7) tratamiento de la estabilización de las fundaciones de puentes, de escudos, de subterráneos, de tuberías, y de otros edificios.
(8) refuerzo subacuático de la fundación.
Características principales:
1. Estructura compacta del aparejo de taladro, combinada con control eléctrico y control hidráulico, es conveniente para la operación.
2. Consumo de la eficacia alta y de energía baja por el sistema hydráulico variable de la reacción de actuación directa de la carga.
3. Control exacto de la velocidad del jet rotatorio y de la distancia de elevación del escalonamiento.
4. La cabeza del poder adopta un motor hidráulico de dos velocidades con velocidad de rotación estable y el esfuerzo de torsión grande. La velocidad de rotación mínima es 0.35r/min, que mejora con eficacia la calidad de la pila de mampostería; la carga del eje del por-agujero que el robo puede mover rápidamente, que puede cumplir los requisitos del multi-tubo de DG.
5. Cualquier dirección que mampostea la perforación y cualquier pila especial-formada;
6. Agujero rápido y exacto que coloca viendo la pantalla que muestra la verticalidad de la columna y la horizontalidad del bastidor.
7. El tipo plataforma de perforación del escalonamiento es operación flexible y mudanza fácil.
8. Reduzca la intensidad de trabajo de la instalación y de dismouting por una máquina auxiliar de la torre y de extracción.
9. Sistema de control razonable con la identificación de control y visualización del PLC, clara electrónica, y la operación fácil.
Datos técnicos:
Modo | DGZ-150B |
Motor | (45+11) KILOVATIOS |
Peso | 9t |
altura de la Sub-torre | los 2m--los 4m |
Forma del chasis | Escalonamiento |
Forma de la columna | Fijo vertical |
Pila del diámetro | |
Max Diameter | Los 4m máximos |
Max Depth | el 100m |
Cabeza del poder | |
Movimiento de alimentación | 1 m |
Velocidad de rotación | 0-24r/min bajo |
Alto 0-48r/min | |
Capacidad del torno | 10t |
Esfuerzo de torsión | 12Kn máximo·m |
Velocidad de elevación | 4 m/min máximos |
Por-agujero | tiradas hidráulicas de 150 milímetros |
