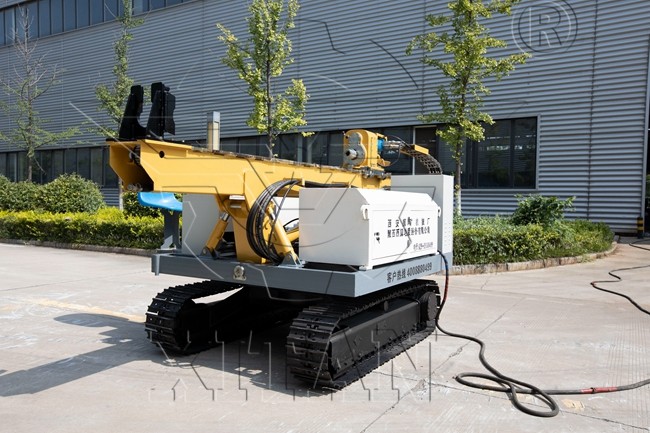

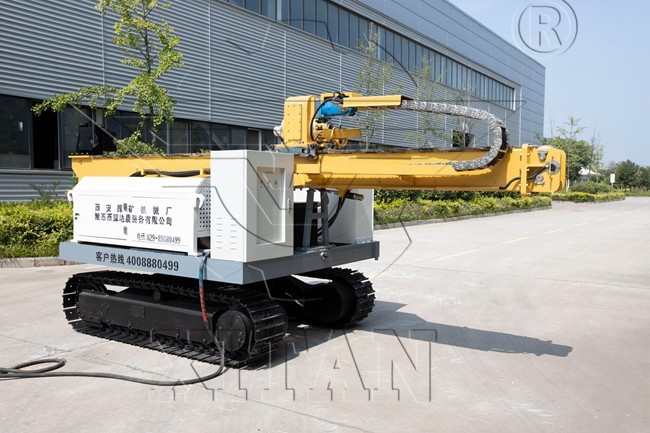

Ingeniería hidráulica de XL-50C los 50m Jet Grouting Drilling Rig Construction
Características principales de la plataforma de perforación hidráulica:
1. Este jet hidráulico que mampostea la plataforma de perforación adopta control hidráulico completo, conveniente y la operación flexible, tipo de la correa eslabonada es mudanza conveniente y aprisa el caminar y mudanza en el lugar. se acorta la cabeza del poder es un movimiento largo, el tiempo auxiliar.
2. Consumo de la eficacia alta y de energía baja. Reacción de actuación directa de la carga y ajustar el sistema hydráulico, cambios del poder con el cargamento.
3. La válvula especial con la colocación de la fricción se adopta para el gyrator y cumple los requisitos del jet que mampostea proceso.
4. La cabeza del poder tiene una gama de velocidad variable ancha, que puede cumplir los requisitos de diversas formaciones y de diversas técnicas de perforación.
5. Equipado de un transporte de la matanza, la posición del agujero se puede transferir al lado de la correa eslabonada cuando está necesitada.
6. Estructura compacta para la operación centralizada, es conveniente y seguro.
7. Equipado de los dispositivos de exhibición para la torre de perforación vertical, la velocidad de la rotación de la cabeza del poder, y de la elevación.
Datos técnicos:
Modo | XL-50C | ||||
Esfuerzo de torsión | 3000 máximos N·m | ||||
Peso | 2.8t | ||||
Capacidad que sube | 30° | ||||
Velocidad | 1km/h | ||||
Tamaño | Trabajo (milímetros) | 2600×1800×4600 | |||
Transporte (milímetros) | 1780×1800×4600 | ||||
Pila del diámetro | |||||
Max Diameter | el 1.5m | ||||
Max Depth | los 50m | ||||
Cabeza del poder | |||||
Velocidad de rotación | Alto 0-148r/min r/min | 0-48r/min bajo | |||
Movimiento | los 3.5m | ||||
Fuerza sustentadora clasificada de la cabeza del poder | 30kN | ||||
Presurización de la cabeza del poder | 12kN | ||||
Up-down rápido | 0~22/0~28 m/min | ||||
Perforación | |||||
Diámetro | Ф42mm | Ф50mm | Ф73mm | ||
Ángulo | ± izquierdo y derecho 3° inclinar 10° adelante y la parte posterior del 90° | ||||
Profundidad | los 50m |
