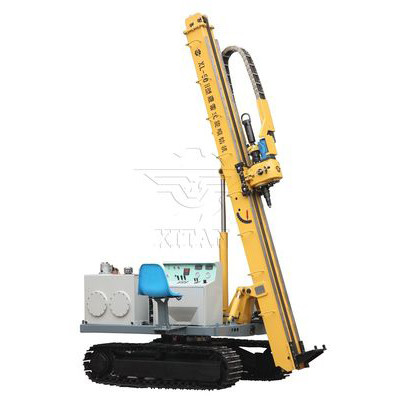

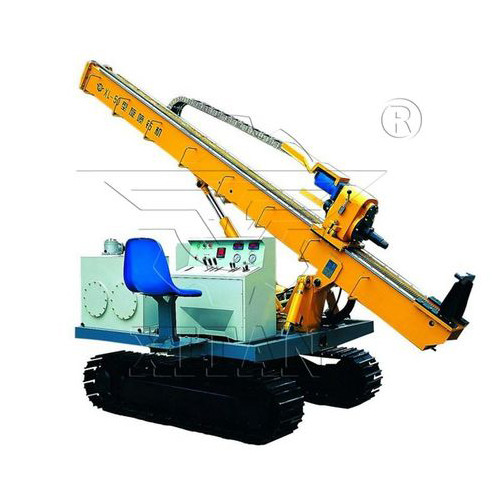

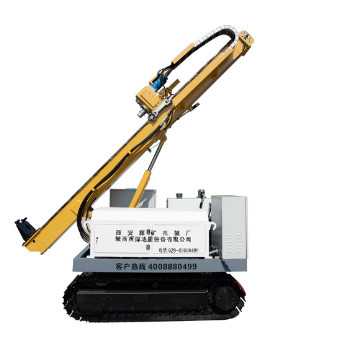

Tierra hecha a máquina en la correa eslabonada Jet Grouting Drilling Rig de China
Característica:
1. Adopte el control hidráulico completo y la operación fácil y flexible. Chasis de la correa eslabonada que carga, fácil y rápido caminar y trasladarse a la posición. Movimiento largo de la cabeza del poder, reduciendo tiempo auxiliar;
2. La reacción de actuación directa de la carga que ajusta el sistema hydráulico variable, poder varía con la carga, eficacia alta, consumo de energía baja;
3. Una válvula especial para la colocación de la fricción se utiliza en rotatorio, y sus características cumplen completamente los requisitos del proceso rotatorio del jet;
4. La amplia gama de las velocidades variables de la cabeza del poder puede cumplir los requisitos de diversos estratos y de diversos procesos de perforación;
5. Estructura compacta, operación centralizada, conveniente y seguro;
6. Equipado de la torre del taladro, del dispositivo de exhibición verticales de la velocidad de la rotación de la cabeza del poder, y de la elevación;
7. Con el transporte rotatorio, la posición del agujero se puede dar vuelta al trackside cuando está necesitada;
Uso:
Es conveniente para el jet que mampostea la construcción del ferrocarril, carretera, puente, las fundaciones de la presa y diverso tratamiento y refuerzo constructivos industriales y civiles de la fundación; anclaje del proyecto de la ayuda del hoyo de la fundación; con el compresor de aire y el martillo sumergible neumático el apoyo puede seguir la perforación del tubo, puede realizar el jet rotatorio general (jet del oscilación, jet fijo) dirigiendo la construcción, pero también para la perforación baja del agujero y dirigiendo la perforación de la encuesta y la otra construcción que dirige.
Hacer juego las herramientas del taladro:
1. El método de perforación-rociadura de la integración del solo tubo, con un pedazo del tres-ala o pedazo uno-formado en la parte frontal y el tubo de taladro Ф42 o Ф50; es conveniente para la perforación de alta velocidad en capas del suelo y de la arena.
2. Método rotatorio del cable del ancla del jet, con el propulsor del perno de cerradura 65 y el tubo de taladro del ancla, convenientes para el refuerzo del cable del ancla.
3. Solo tubo, tubo doble, jet rotatorio de tres tubos, jet del oscilación, jet fijo, y otros métodos.
Piezas opcionales:
1. La tierra hecha a máquina en la correa eslabonada Jet Grouting Drilling Rig de China es conveniente para el jet rotatorio del tubo solo, doble, y triple, el jet del oscilación, el jet fijo, y otros métodos.
2. La tierra hecha a máquina en la correa eslabonada Jet Grouting Drilling Rig de China se puede utilizar así como la fundación de la serie de XTB que fortalece la bomba y el mezclador automático.
3. La tierra hecha a máquina en la correa eslabonada Jet Grouting Drilling Rig de China se combina con la plataforma inteligente de la nube de XiTian 5G y la unidad de poder diesel.
Datos técnicos:
Modo | XL-50C | ||||
Esfuerzo de torsión | 3000 máximos N·m | ||||
Peso | 2.8t | ||||
Capacidad que sube | 30° | ||||
Velocidad | 1km/h | ||||
Tamaño | Trabajo (milímetros) | 2600×1800×4600 | |||
Transporte (milímetros) | 1780×1800×4600 | ||||
Pila del diámetro | |||||
Max Diameter | el 1.5m | ||||
Max Depth | los 50m | ||||
Cabeza del poder | |||||
Velocidad de rotación | Alto 0-148r/min r/min | 0-48r/min bajo | |||
Movimiento | los 3.5m | ||||
Fuerza sustentadora clasificada de la cabeza del poder | 30kN | ||||
Presurización de la cabeza del poder | 12kN | ||||
Up-down rápido | 0~22/0~28 m/min | ||||
Perforación | |||||
Diámetro | Ф42mm | Ф50mm | Ф73mm | ||
Ángulo | ± izquierdo y derecho 3° inclinar 10° adelante y la parte posterior del 90° | ||||
Profundidad | los 50m |
